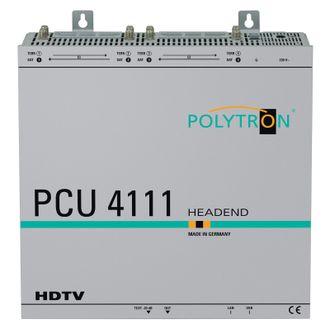

PCU 4111 Компактная головная станция

0
В корзину

Артикул: 5552150

Универсальная головная станция PCU 4111 преобразует сигналы от четырех транспондеров SAT, четырех наземных или четырех кабельных каналов в DVB-C.

Каждый из четырех входов снабжен интерфейсом CI для декодирования зашифрованных сигналов. С помощью двойных модуляторов выбранные каналы при необходимости можно разделить на два выходных канала, чтобы избежать узких мест в полосе пропускания. При необходимости головные станции можно быстро и легко перепрограммировать через интерфейс USB. Такие функции, как LCN, NIT, TSP и управление локальной сетью, завершают практический набор функций.

Высококачественные компоненты и собственная разработка и производство компактных головных станций «Сделано в Германии» позволяют создавать надежные и долговечные системы приема.


  • Тройной тюнер: можно выбрать входные сигналы
  • 4x слота CI
  • Совместимость с MPEG 2 и MPEG 4
  • Переключаемый выходной сигнал
  • Свободно выбираемые выходные каналы в диапазоне 112-862 МГц
  • Подходит для соседних каналов
  • Затухание уровня 0-12 дБ
  • встроенный блок питания LNB
  • Вентиляторы с регулируемой температурой
  • Функция двойного модулятора
  • Контент транспондера можно удалить TSP
  • Нумерация логических каналов LCN
  • Таблица сетевой информации Совместимость с NIT
  • заранее запрограммированный
  • Встроенное управление по локальной сети
  • Сделано в Германии





Программирование головной станции

Настройка головной станции осуществляется с помощью ПК через USB-интерфейс, при этом дистрибутив с необходимым программным обеспечением находится в свободном доступе на официальном сайте производителя. Для дистанционного управления станцией и мониторинга параметров входного сигнала предусмотрен LAN-интерфейс.

Процесс программирования головной станции PCU 4000 довольно простой и интуитивно понятный. Снизу на рисунке представлен фрагмент интерфейса програмного обеспечения.

На верхней панели меню отображается сервисная информация головной станции, такая как: тип, серийный номер, версия програмного обеспечения и статусные состояния CPU и FPGA. Выделенные зеленым цветом области означают наличие последней актуальной  прошивки от производителя. Если области выделены желтым цветом, это означает, что головную станцию необходимо прошить – это можно сделать, если перейти в пункт меню menu-firmware update.

Качество входного сигнала можно оценить коэффициентом битовых ошибок BER, а также отношением сигнал/шум SNR. Эти параметры зависят от качества условий приема соответствующего типа сигнала. Рекомендуемое значение параметра BER должно составлять не менее 1e-6, рекомендуемое значение SNR зависит от стандарта, типа модуляции, значения FEC и других параметров входного сигнала.

В полях меню INPUT для начала необходимо выбрать тип входного сигнала DVB-T/T2/C или DVB-S/S2; затем вводятся остальные параметры входного сигнала, такие как частота транспондера TP, частота гетеродина LO (для DVB-S/S2), символьная скорость SR (для DVB-S/S2/C), полоса пропускания BW (для DVB-T/T2/C) и номер PLP (для DVB-T2). Такая информация может быть взята из технической литературы или домашней страницы спутникового ТВ оператора.

Параметры выходного сигнала необходимо вводить в полях меню OUTPUT, при этом стандарт выходного сигнала (DVB-T или DVB-C) может быть изменен в меню DVB-output. Все выходные параметры типичны для стандратов DVB-T и DVB-C и заполняются в соответствии с техническим заданием на СКТВ.

Окно Service List отображает найденные в соответствующем входном потоке ТВ сервисы. Используя кнопки Remove и Add можно удалять или добавлять опеределенные сервисы в выходной поток. В этом же окне могут быть выбраны закодированные услуги для дескремблирования (напротив платных сервисов появляется знак доллара). Поле Rem. Bitrate, которое отображет оставшийся битрейт в выходном потоке после добавления определенных ТВ-сервисов, позволяет контролировать ресурс по информационной скорости в реальном времени. Область Rem. Bitrate выделяется цветами:

Зеленый - оставшийся bitrate выше чем 10000 кСим;

Желтый – оставшийся битрейт меньше чем 10000 кСим;

Красный – оставшийся битрейт менее 500 кСим;

Overflow – информационная скорость превышает возможности DVB-C или DVB-T.

Из-за изменения скорости передачи данных каждого отдельно ТВ сервиса рекомендуется оставлять ресурс в общем битрейте не менее 2500 кбит/c. В том случае, когда скорость передачи данных входного потока очень велика, чтобы поместить все вещаемые телепрограммы в один канал DVB-C или DVB-T, целесообразно использовать функцию сдвоенного выходного модулятора, с помощью которого можно распределить всю скорость входного потока на два выходных физических канала DVB-C или DVB-T. Для этого необходимо активировать кнопку DUAL CHANNEL.









Технические характеристики



 Тип

PCU 4111

PCU 4121

 Артикул

5552150

5552160

 Входы

4

 CI- слоты

4

 Входной уровень

50–80 дБмкВ

 Демодулятор DVB-S/S2

 Символьная скорость SR DVB-S/QPSK

1 - 45 МС/с

 Символьная скорость SR DVB-S2/QPSK

1 - 45 МС/с

 Символьная скорость  SR DVB-S2/8PSK

1 - 45 МС/с

 Модуляция

8PSK / QPSK

 Скорость кодирования /CR DVB-S/QPSK

1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

 Скорость кодирования / CR DVB-S2/8PSK

3/5, 2/3, 3/4, 5/6, 8/9, 9/10

 Фактор скругления спектра

0.35, 0.25, 0.20

 DVB-T

 Модуляция

QPSK, 16QAM, 64QAM

 Режимы / FFT

2K, 8K

 Ширина полосы пропускания канала

7, 8 МГц

 Скорость кодирования

1/2, 2/3, 3/4, 5/6, 7/8

 Защитный интервал

1/4, 1/8, 1/16, 1/32

 DVB-T2

 Модуляция

QPSK, 16QAM, 64QAM, 256QAM

 Режимы / FFT

1K, 2K, 4K, 8K, 16K, 32K

 Ширина полосы пропускания канала

7, 8 МГц

 Скорость шифрования

1/2, 3/5, 2/3, 3/4, 4/5, 5/6

 Защитный интервал

1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

 DVB-C

 Модуляция

16QAM, 32QAM, 64QAM, 128QAM, 256QAM

 Символьная скорость

7.2 Мсим/с

 Ширина полосы пропускания канала

6, 7, 8 МГц

 Выход

DVB-C

DVB-T

 Выходные каналы

4 + 4

4 + 2

 Частотный диапазон

112–862 МГц

 Формат модуляции

16, 32, 64, 128, 256 QAM

QPSK, 16, 32, 64 QAM

 Символьная скорость

1–7,2 Мсим/с

/

 Ширина полосы

7 / 8 МГц

 Режим

/

2К, 8К

 Выходной уровень

90 дБмкВ

 Аттенюация канала

0...12 дБ

 MER

40 дБ

38 дБ

 Мощность потребления

45 W

40 W

 Рабочее напряжение

180-265 V, 50/60 Гц

 Размеры (Ш x В x Г)

331 x 328 x 103 мм
